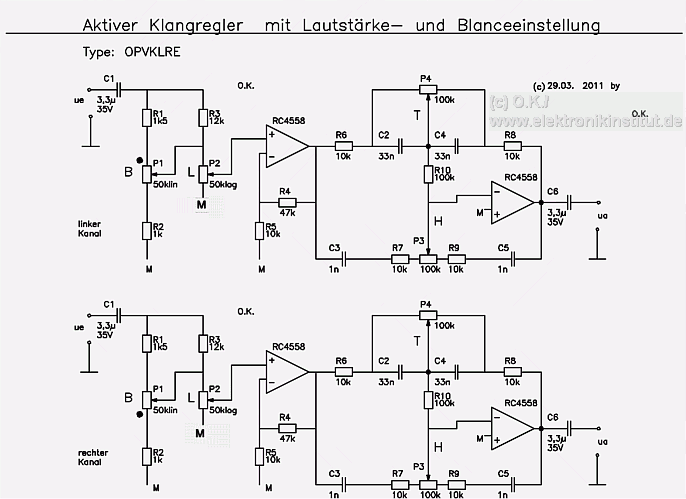

KLRE16+VB5: Klangregler mit Operationsverstärker

Hinweis: Die Schalte ist etwas älter, geht aber, und es gibt Licht am Horizont

Der Lautstärke- und Balanceregler VB5 ist hier beschrieben. Der Klangregelteil ist eine Baxandall-Schaltung. Die Werte wurden von der Firma TI übernomen.




Das Gerät ist seit 2011 in Betrieb und läuft problemlos. M ist die Mittelpunktspannung (UB/2) aus dem Netzteil. Sie ist wechselspannungsmäßig mit Masse verbunden. Die Mittelpunktspannung wird zweckmäßigerweise mittels Spannungsteiler und einem extra OPV erzeugt.

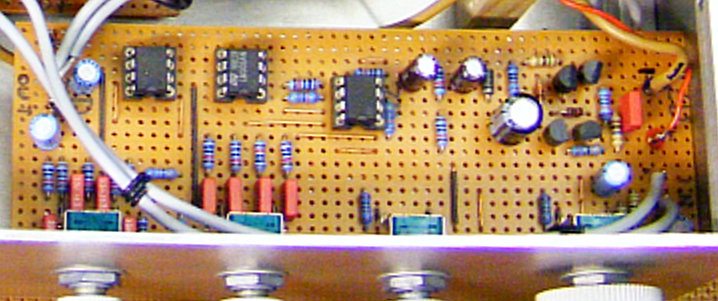

Der Prototyp verfügt zusätzlich über eine Low-Drop- Spannungsquelle die aus vier Transistoren besteht. Damit ist die Betriebsspannungsunterdrückung (PSRR) auf jeden Fall bestens. Der Ausgang ist mit dem Eingang der Endstufe verbunden.
