1NFV8: Simpler Mikrofonvorverstärker

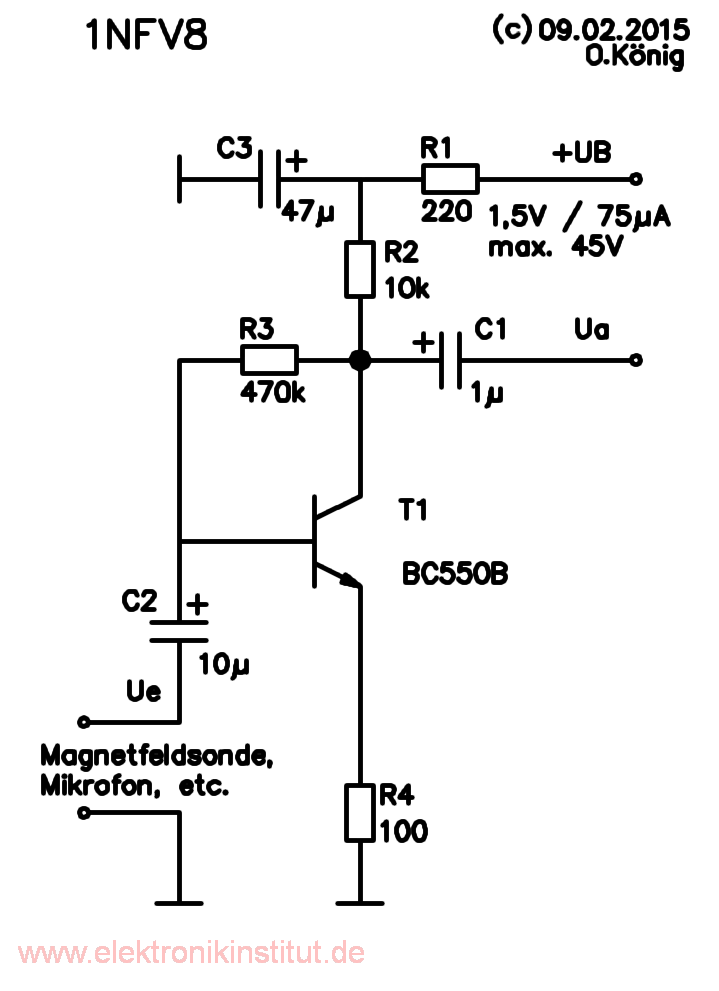

Auf der Suche nach einem möglichst einfachen für 1,5V geeigneten Vorverstärker für Mikrofone, irgendwelche Magnetfeldsonden oder sonstige Experimente entstand der Typ 1NFV8. Die Spannungsverstärkung vu ist bei 1,5V-UB = 26dB (20-fach); bis 12V-UB steigt sie auf 35dB (60-fach). Theoretisch kann man bis zu 36V anschließen. Optimal ist eine Signalquelle die weniger als 1kΩ hat, alles andere am besten ausprobieren. Der Ausgang sollte möglichst hochohmig weiterverstärkt werden, am besten mit RL >100kΩ. Inzwischen wurde die Schaltung durch ein fortschrittliches Simulatorprogramm der Firma LT gedreht, wodurch die Werte optimiert werden konnten.



R1 (220Ω) und C3 (47µF) bilden einen Tiefpass der Brummen verschwinden lässt und Einschaltknacken stark vermindert (das ist wichtig, sonst gibt es nur Schwierigkeiten). Der Kollektorwiderstand R2 (10kΩ) ist relativ hochohmig, was für einen sehr geringen Stromverbrauch sorgt. Der nachfolgende Verstärker sollte entsprechend hochohmig sein (ideal 470k). Durch den geringen Kollektorstrom ist die Verstärkung allerdings von UB abhängig. R4 (100Ω) stabilisiert dieses Verhalten etwas und sorgt für mehr Linearität sowie Betriebssicherheit. Ansonsten kann man es auch mit R2 = 4,7 kΩ versuchen. Als Empfänger für niederfrequente magnetische Wechselfelder eignen sich Spulen aus Spaltpolmotoren oder alten Rasierapparaten.




Prototyp (hat noch die alten Werte)

Weiterführende Schaltungen
Für bessere Qualität und höhere Verstärkung sind zwei oder drei Transistoren nötig. Der Bauteilaufwand steigt damit auf 12...20. Für sehr gute Qualität bei geringstem Aufwand bieten sich Operationsverstärker an, z.B. TL072 oder NE5534.
