Passiver Balanceregler
VB5:
Lautstärke- und Balanceregler ohne Verstärker

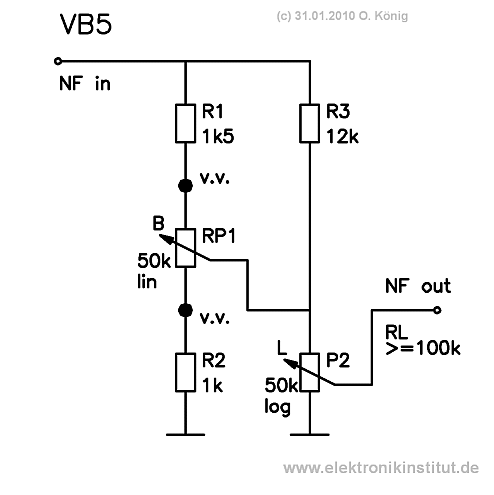

Ein Balanceregler ist angenehm zu bedienen, wenn sich die Lautstärke und damit die Summe der Ausgangsleistung beider Kanäle über den Einstellbereich nicht wesentlich ändert. Auf Regleranschlag muß also beispielsweise ein Kanal die doppelte Leistung (+3dB) abgeben, während der andere kaum noch Leistung abgibt. Da dieser Balance-Einsteller passiv ist, also keinen Verstärker enthält, sind in Mittelstellung beide Kanäle bereits um 3dB gedämpft, damit die Lautstärke eines Kanals noch entsprechend steigen kann. Der angeschlossene Verstärker sollte also zum Ausgleich eine um 3dB (entsprechend SQR(2) = 1,414-fach) erhöhte Verstärkung aufweisen. Von Vorteil ist, wenn am Regleranschlag ein Kanal nicht ganz weg ist. Über Kopfhörer hört es sich besser an und man kann sich nicht etwa aus Versehen so leicht über die richtige Funktion der Anlage täuschen. Bei der folgenden Schaltung beträgt die maximale Dämpfung eines Kanals durch den Balanceeinsteller deswegen "endliche" 20dB:
Die Werte des Schaltplans sind mit Computerhilfe optimiert worden. Links wird der CD-Spieler, "Blu-ray"-Spieler oder demnächst, wenn "Blu-ray" veraltet ist, sonst irgendein Spieler angeschlossen. Rechts anstelle des gezeigten Lastwiderstandes wird der Verstärker angeschlossen. Bei einer Nachrüstung entfällt das vorige Lautstärkepoti. P1 regelt die Balance und P2 die Lautstärke. Beim anderen Kanal muß P1 natürlich über Kreuz angeschlossen werden - logisch.

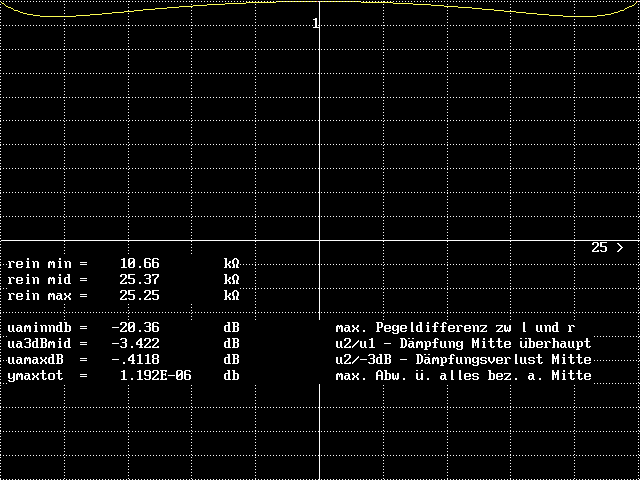

Das folgende Bild zeigt die Summe beider Kanäle über den Einstellbereich:
Die Gesamtlautstärke schwankt also nur wenig.
Das nächste Bild zeigt die Differenzspannung beider Kanäle. In Mittelstellung ist die Differenz natürlich null:
