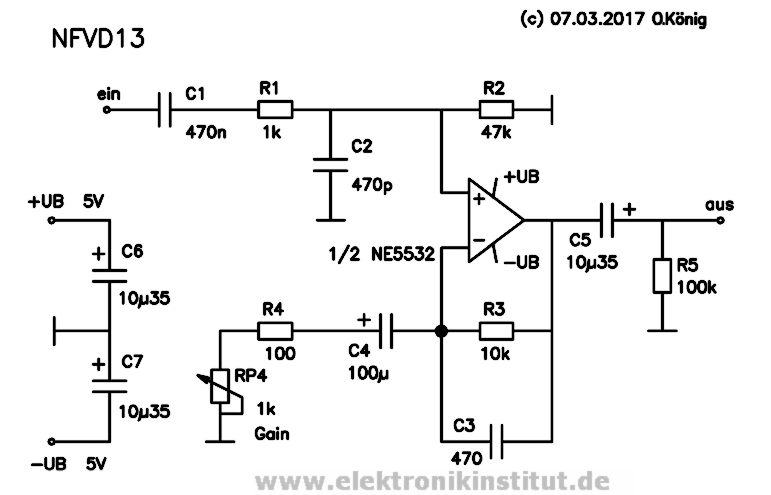

NFVD13: Mikrofonvorverstärker mit Operationsverstärker

Mit Operationsverstärkern lassen sich qualitativ hochwertige Verstärkermodule aufbauen. Der hier beschriebene Typ verfügt über einen Verstärkungsregler.




Funktion
Die Verstärkung beträgt zwischen 20dB und 40dB. Sie ist mit dem Poti problemlos einstellbar, d.h. es entsteht
kein Brummen, keine Rückkopplung oder dergleichen, sondern es funktioniert wunderbar, weil eine Seite des
Potis an Masse ist. Die Bandbreite ist mit 470pF auf 33kHz begrenzt. Es würde aber auch ein kleinerer Kondensator
reichen. Damit ist die Schaltung in jeder Hinsicht stabil. Es ist sogar möglich, zwei dieser Module
hintereinander zu  schalten, um auf 80dB vu zu kommen. Ein Abgeschirmtes Gehäuse ist empfehlenswert.
Das Poti sollte nach Möglichkeit logarithmisch sein.

13 Bauteile sind im Prinzip für diese Schaltung notwendig:
5R (das Poti zählt nicht, da ein Festwiderstand im Prinzip reicht)
7C -  die beiden Abblockkondensatoren für die UB nicht vergessen
1OPV
= 13.

Die Art der Bezeichnung hat sich im Laufe der Jahre bewährt und wurde noch verfeinert. Das "D" steht für die duale UB. Alte Bezeichnung NFVOP13.
