3KSQ8: Temperaturkompensierte als Zweipol geeignete Low-Drop- LED-Stromquelle


Die Schaltung 3KSQ8 enthält eine Schottkydiode die den Temperatureinfluß von U_BE T1 näherungsweise kompensiert. Nebenbei fällt an R1 statt der sonst üblichen 550 mV nur noch 350 mV ab - das darf man bei einem diskreten Aufbau schon "low-drop" nennen. Die Spannungsstabilität hat eine Toleranz von 1% zwischen 3 und 15V UB. Eine Abweichung von +./-  0,2 mA ist immerhin 10 mal besser, als bei einer simplen Standardschaltung.

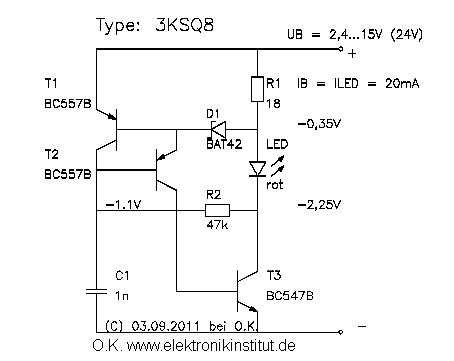

Diese Schaltung kann als Zweipol benutzt werden, indem man LED1 fest einbaut. Die LED ist im Prinzip sowieso integraler Bestandteil der Schaltung. Bei einem Strom von 20mA sollten 15V Dauerspannung nicht überschritten werden, falls für T3 ein BC547 verwendet wird. Kurzzeitig kann T3 aber 25V (500mW) vertragen. Bei 10mA LED-Strom darf die Betriebsspannung entsprechend höher sein. Die Schottkydiode vom Typ BAT42 ist handelsüblich und kostet nur ein paar €-Cent. Die neue Schaltung nennt sich  3KSQ8:
