Einfacher Rechteckgenerator für Lautsprecherbetrieb, als Tongenerator, Hupe, Sirene etc.
2REG8:
Rechteckgenerator
mit Transistoren für niederohmige Lasten
Ein Rechtecksignal mit Transistoren zu erzeugen ist eine einfache Übung. Den Schaltplan können sicher auch konzentrierte Anfänger durchschauen. Die Schaltung ist die einfachste Version eines schwingfreudigen und stabilen Rechteckgenerators in diskreter Bauweise. Auf eine Über-Alles-Gegenkopplung wurde ganz verzichtet. Die Schaltung ist auf maximale Belastbarkeit ausgelegt. Sie eignet sich für Anwendungen bei denen es neben Einfachheit auf maximale Ausgangsströme der Transistoren ankommt, sodaß man z.B. direkt einen Lautsprecher anschließen kann. Sie benötigt mit der angegebenen Dimensionierung eine Mindestlast von ca 100Ω. Das kann ein Widerstand, ein Transformator oder eben ein Lautsprecher sein.
Die Schaltung erzeugt schon mit einer 1,5V-Batterie und an einem 5cm/ 16Ω- Lautsprecher einen lauten Alarm, insbesondere, wenn der Lautsprecher in ein offenes bzw. halboffenes Gehäuse eingebaut ist und die Anordnung auf Resonanz betrieben wird. Die Lautsprecherresonanz beeinflußt die Rechteckfrequenz. Somit entsteht praktisch eine Art Oszillator. Berührt man die Membrane, dann fängt das Gerät durch Rückwirkung furchtbar an zu jaulen, das ist schon ulkig. Mit 6V ist es optimal laut. Als Klingelmelder reichen 1,5V. Die Größe des Resonanzgehäuses ist experimentell zu ermitteln. Je nach Lautsprecher kann es erforderlich sein, die Frequenz durch Ändern von C1 oder R1 und R2 anzupassen, damit ordentlich Alarm erzeugt wird. Sicherheitshalber kann man zum Lautsprecher eine Diode 1N4007 o.ä. antiparallel schalten, weil jener eine Induktivität darstellt und beim Abschalten negative Spannungsspitzen erzeugt. Die Schaltung ist nicht unbedingt neu.
Versuchsaufbau des Rechteckgenerators:
Schlüssel (2REG8): 2 Transistor Rechteckgenerator mit 8 Bauteilen.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Fortsetzung:
Nun habe ich mir die Schalte noch einmal vorgenommen. So richtig gefiel mir das noch nicht. Das Ding läuft zwar, aber wenn man die Vorwiderstände ändert, um die Frequenz einstellbar zu machen, wird die Funktion instabil. Abhilfe: 100Ω-Widerstand von ua nach R3, ähnlich wie 2REG10, aber ohne den dortigen R3.
....
... so sieht das schon besser aus:
D1 ist gegen die negativen Entladespitzen der Lautsprecherinduktivität (L1). RP7 ist ein beliebiges-Poti. Die Bezeichnung lautet 2REG8D. Die Anzahl der Bauteile beträgt nach wie vor 8, da der Lautsprecher nun nicht mehr unbedingt notwendig ist, damit die Schalte geht. Erst ab 2V werden die Impulse richtig breit.
Spende für noch tollere Schaltpläne:
https://www.paypal.me/Elektronikinstitut
Vielen Dank !
Aktualisiert am:
28.05,2020
22.02.2020
Ein Rechtecksignal mit Transistoren zu erzeugen ist eine einfache Übung. Den Schaltplan können sicher auch konzentrierte Anfänger durchschauen. Die Schaltung ist die einfachste Version eines schwingfreudigen und stabilen Rechteckgenerators in diskreter Bauweise. Auf eine Über-Alles-Gegenkopplung wurde ganz verzichtet. Die Schaltung ist auf maximale Belastbarkeit ausgelegt. Sie eignet sich für Anwendungen bei denen es neben Einfachheit auf maximale Ausgangsströme der Transistoren ankommt, sodaß man z.B. direkt einen Lautsprecher anschließen kann. Sie benötigt mit der angegebenen Dimensionierung eine Mindestlast von ca 100Ω. Das kann ein Widerstand, ein Transformator oder eben ein Lautsprecher sein.
Die Schaltung erzeugt schon mit einer 1,5V-Batterie und an einem 5cm/ 16Ω- Lautsprecher einen lauten Alarm, insbesondere, wenn der Lautsprecher in ein offenes bzw. halboffenes Gehäuse eingebaut ist und die Anordnung auf Resonanz betrieben wird. Die Lautsprecherresonanz beeinflußt die Rechteckfrequenz. Somit entsteht praktisch eine Art Oszillator. Berührt man die Membrane, dann fängt das Gerät durch Rückwirkung furchtbar an zu jaulen, das ist schon ulkig. Mit 6V ist es optimal laut. Als Klingelmelder reichen 1,5V. Die Größe des Resonanzgehäuses ist experimentell zu ermitteln. Je nach Lautsprecher kann es erforderlich sein, die Frequenz durch Ändern von C1 oder R1 und R2 anzupassen, damit ordentlich Alarm erzeugt wird. Sicherheitshalber kann man zum Lautsprecher eine Diode 1N4007 o.ä. antiparallel schalten, weil jener eine Induktivität darstellt und beim Abschalten negative Spannungsspitzen erzeugt. Die Schaltung ist nicht unbedingt neu.
Versuchsaufbau des Rechteckgenerators:

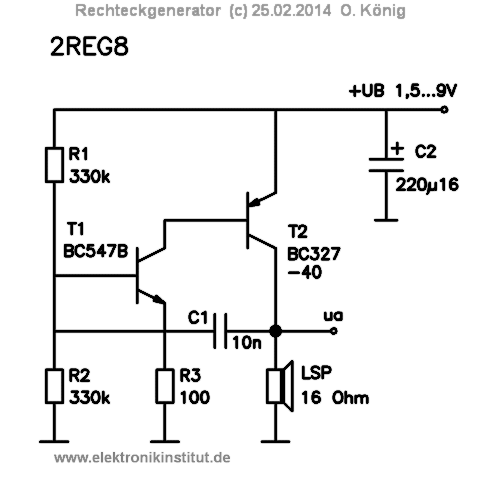

Oben: Schaltplan für den einfachen Rechteckgenerator mit
Transistoren

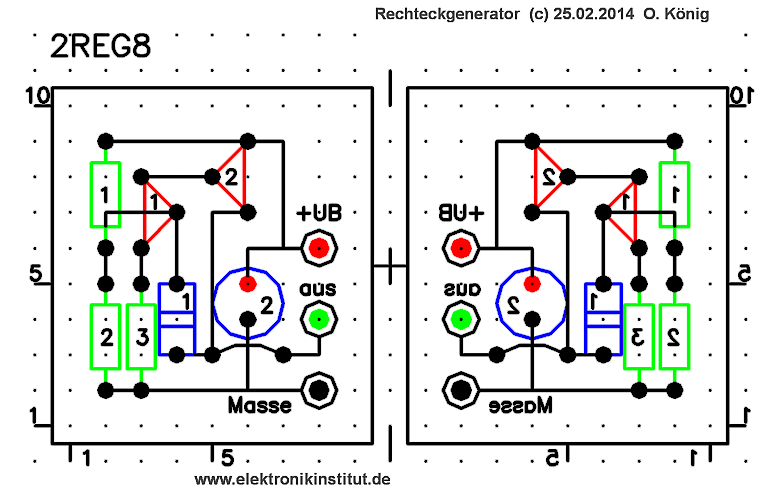

Unten: Lageplan (Layout):Schlüssel (2REG8): 2 Transistor Rechteckgenerator mit 8 Bauteilen.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Fortsetzung:
Nun habe ich mir die Schalte noch einmal vorgenommen. So richtig gefiel mir das noch nicht. Das Ding läuft zwar, aber wenn man die Vorwiderstände ändert, um die Frequenz einstellbar zu machen, wird die Funktion instabil. Abhilfe: 100Ω-Widerstand von ua nach R3, ähnlich wie 2REG10, aber ohne den dortigen R3.
....

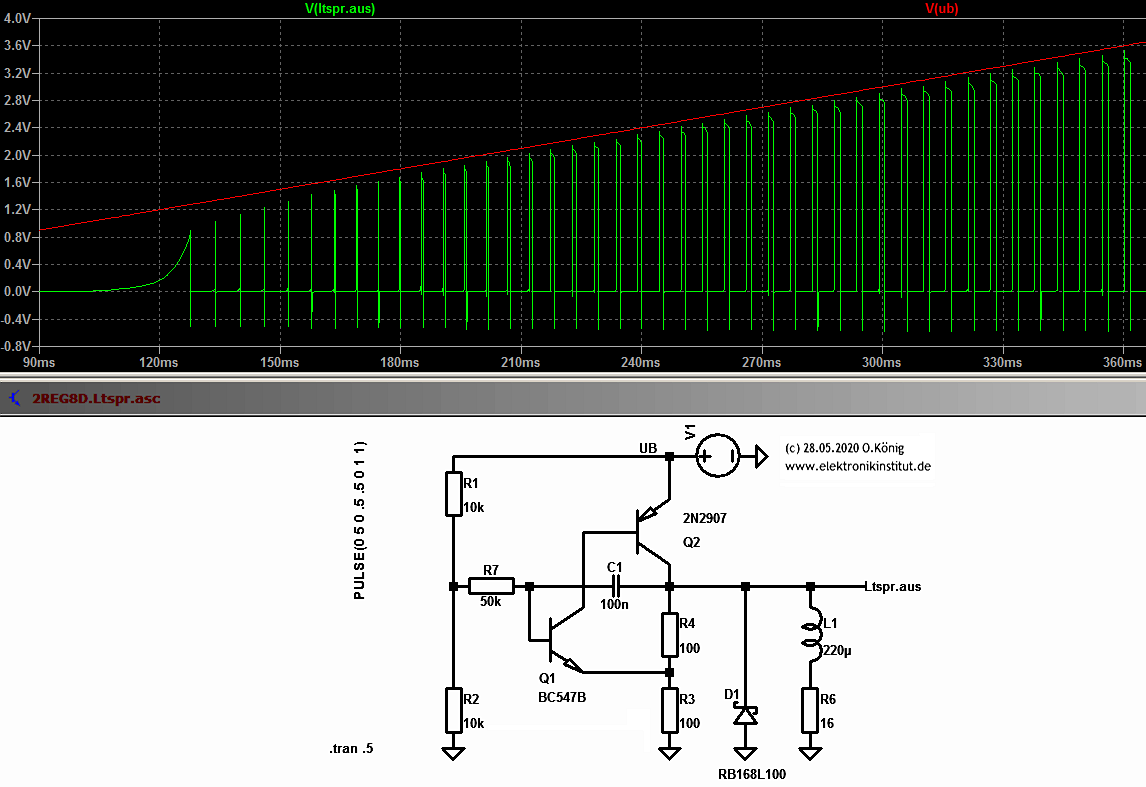

... so sieht das schon besser aus:
D1 ist gegen die negativen Entladespitzen der Lautsprecherinduktivität (L1). RP7 ist ein beliebiges-Poti. Die Bezeichnung lautet 2REG8D. Die Anzahl der Bauteile beträgt nach wie vor 8, da der Lautsprecher nun nicht mehr unbedingt notwendig ist, damit die Schalte geht. Erst ab 2V werden die Impulse richtig breit.
