Phasenstabiler Rechteckgenerator
2REG10: Rechteckgenerator mit Gegenkopplung

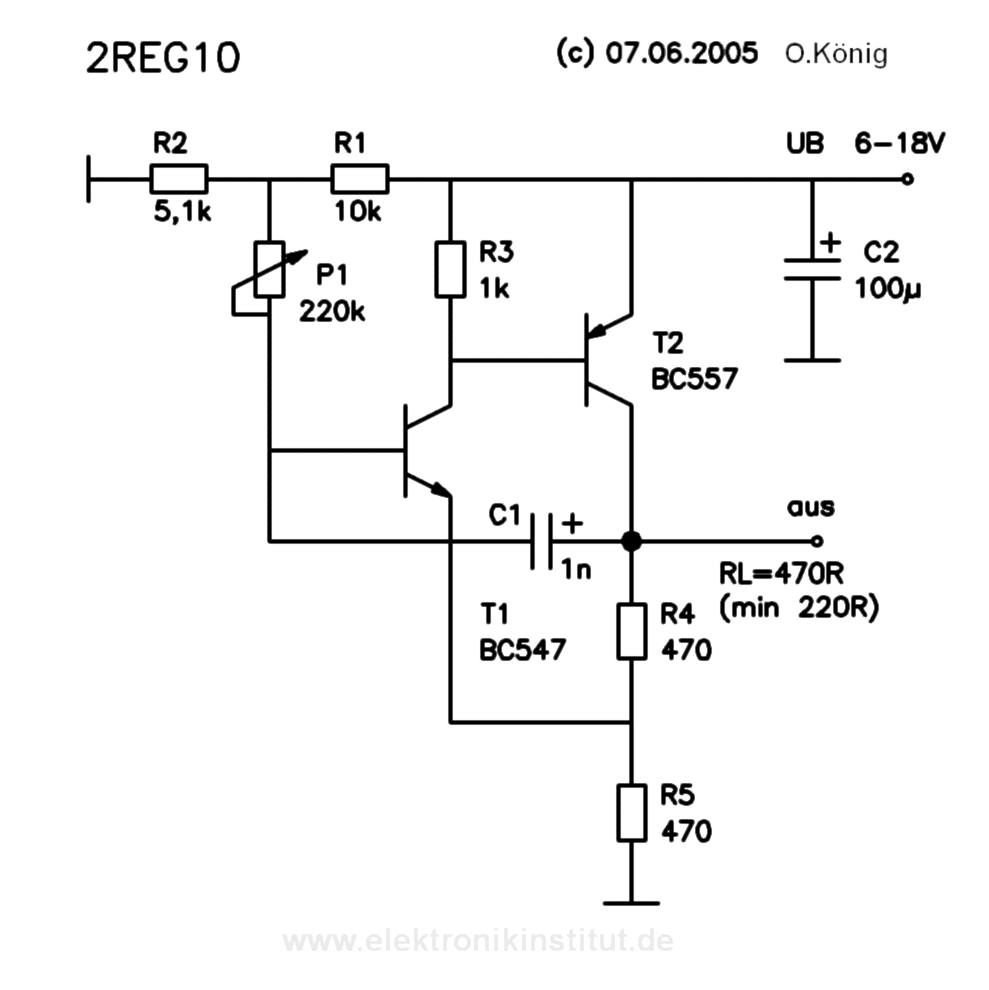

Eine erprobte Möglichkeit für einen stabilen Rechteckgenerator zeigt der folgende Schaltplan. Es handelt sich um eine Art Komplementärschaltung, bei der beide Transistoren gleichzeitig entweder an oder aus sind. Die Schaltung zeichnet sich durch geringes Phasenrauschen aus. Dies wird durch eine geringe Leerlaufverstärkung erreicht. Vergrößert man die Schaltflanken auf dem Oszilloskop, dann sieht man wie stabil sie sind. Bei zuwenig Gegenkopplung zittern sie dagegen hin und her. Man nennt das auch "Jitter".
Funktion
Mit C1 wird das Ausgangssignal mitgekoppelt und der Frequenzbereich festgelegt, deswegen nennt er sich auch "Cx". Für Niederfrequenz, kommt z.B. 1µF in Betracht, einfach ausprobieren. Mit RP1 (250k) als einstellbarer Vorwiderstand kann die Frequenz in weiten Bereichen eingestellt werden. Für eine feste Frequenz kann statt RP1 natürlich auch der Spannungsteiler R1, R2 mit identischer Wirkung entsprechend hochohmiger gemacht werden. Dadurch sinkt gegebenenfalls auch der Stromverbrauch. R4 (470) und R5 (470) dienen zur Gegenkopplung; durch diese Technik wird Jitter vermieden, weil die Systemverstärkung nur noch zwischen 1 und 2 liegt und sich somit das Transistorrauschen stark verringert. Außerdem ist T2 damit vor der gröbsten Überlastung der Basis-Emitter-Strecke geschützt. Im Prinzip ist es ein simpler NF-Verstärker mit phasenvoreilender Mitkopplung.

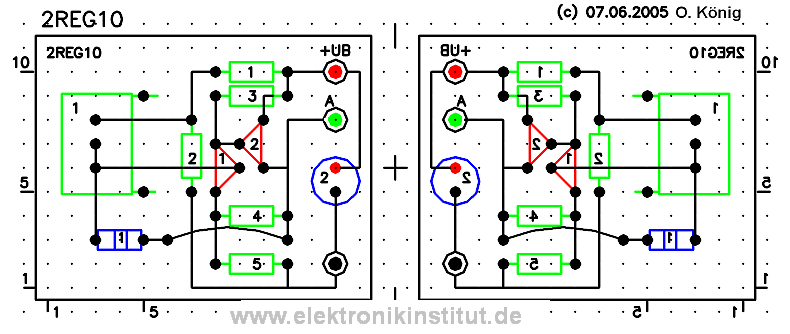

DIe Zeichnung des Schaltplans ist neu überarbeitet. Der Lageplan könnte so aussehen:
Schlüssel (2REG10): 2-Transistor-Rechteckgenerator mit insgesamt 10 Bauteilen
