1QUO9 - Standard-Universal-Grundton-Quarzoszillator
1QUO9

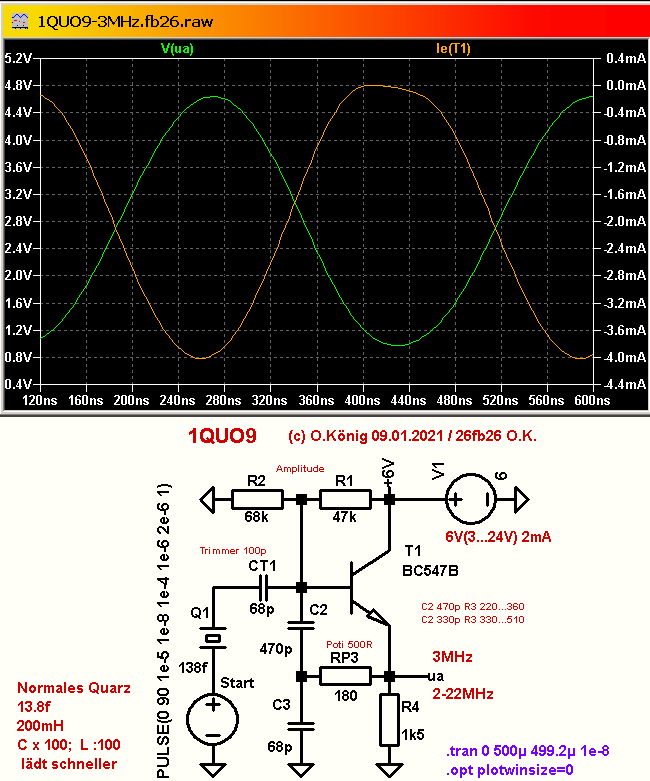

Dies ist die Standard-Universal-Lösung für einen Quarzoszillator mit bipolarem Transistor.
Die Schalte spielt in einem Frequenzbereich von 2-22 MHz und über 5-24V UB einwandfrei.
Je geringer die Amplitude, desto reiner die Sinuskurve:
Für die Simulation wurden modifizierte Quarzdaten verwendet, um die Einschwingzeit, und damit die Rechenzeit zu beschleunigen.
IC (T1) ist je nach Frequenz mehr oder weniger unten eingedellt, ab 8MHz weniger. Mit dem Trimmer CT1 kann fo abgeglichen werden. Daß der Trimmer nicht geerdet ist, scheint der Frequenzstabilität beim Abgleich nichts abzutun. Falls ein Feinabgleich nötig ist, wäre aber C3 ein optimaler Kandidat für eine kapazitive Manipulation.
Mit RP3 (500R) kann die Verstärkung eingestellt werden, bei der das Quarz zu schwingen anfängt. Quarze mit Frequenzen von 2-5 MHz schwingen besonders leicht. Quarze älterer Bauart tun sich etwas schwerer. Bei 18-22MHz muß man schon fast auf 0 Ohm drehen. Dreht man das Trimmpoto einfach immer brutal auf Anschlag, dann verschiebt sich die Schwingfrequenz; das ist Quarzquälerei und wird von Deutschen Elektronikinstitut nicht für gut geheißen.
Falls eine geringere Amplitude benötigt wird, dann das Verhältnis R1:R2 vergrößern oder die beiden durch ein 100k-Timmpoti tauschen. Die Betriebsspannung hat keinen erkennbaren Einfluß auf die Frequenzstablilität. Falls jene verbrummt ist, reicht es, den Basisspannungsteiler mit R+C zu sieben. Bei wechselnder Last ist ein nachgeschalteter Impedanzwandler zu empfehlen.

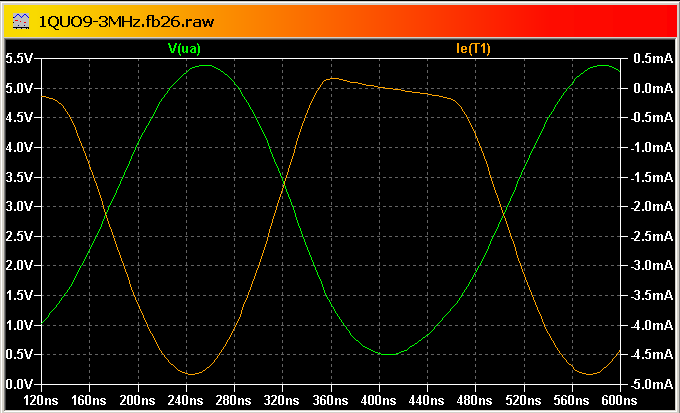

Wird RP3 weiter aufgedreht, dann erzeugt das Ding die maximale Ausgangsspannung:
